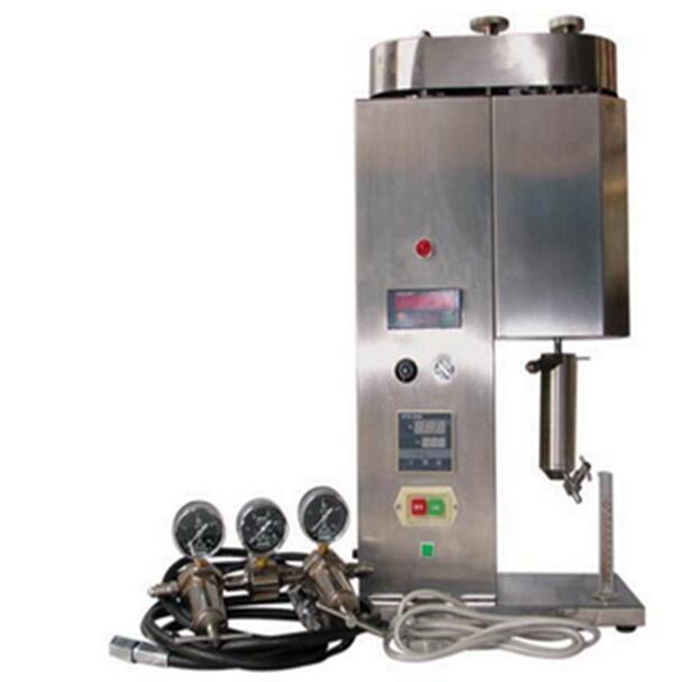

GGSD71高温高压动态滤失仪
在钻井和完井工作中,会出现两种类型的滤失,一种是钻井液停止循环后的静态滤失,滤饼逐渐变厚, 滤失随时间减少。另一种类型是循环的钻井液冲刷滤饼时产生的动态滤失,因各种钻井液静态和动态滤失不一定成比例关系,因此对于钻井液在动态状况下的滤失量的测量尤为重要。GGSD71型高温高压动态滤失仪,克服目前国内常用的各种静态滤失仪的不足,使测试结果逼近井下实际情况,该仪器可准确而安全的测量钻井液、水泥浆在静态和动态状况下的滤失性能,为实现科学、快速优质、安全钻井提供可靠数据。
用途:
GGSD71型高温高压动态滤失仪是一种模拟深井(高温高压)下钻井和水钻井液滤失量的测试仪器,它适用于:
1、静态滤失及滤饼制取试验:常温至232℃内任何温度,钻井液杯大工作压力小于7.1MPa,滤失压差3.5MPa,滤失面积22.6cm2。
2、动态滤失及滤饼制取试验:常温至150℃内任何温度,钻井液杯大工作压力小于7.1MPa,滤失压差3.5MPa,滤失面积22.6cm2。
3、有双重漏网,可满足水泥浆的测量。
二、型号及规格
GGSD71型
三、仪器的主要技术参数
主要技术参数
序号 |
名 称 |
技术参数 |
1 |
电源 |
220V±5%,50Hz, |
2 |
功率 |
1.2KW |
3 |
调速范围 |
~800r/min (无级调速); |
4 |
静态滤失测验工作温度 |
≤232℃ |
5 |
动态滤失测验工作温度 |
≤120℃ |
6 |
过滤面积 |
22.6cm2 |
7 |
钻井液杯安全工作压力 |
8MPa |
8 |
回压器安全工作压力 |
4MPa |
9 |
钻井液杯容量 |
500ml |
10 |
回压接收器容量 |
95ml |
11 |
加热速度 |
电源接通后30分钟,加热器温升为200℃以上 |
12 |
加热精度 |
恒温后加热器温度变化<±3℃,钻井液室<±2℃ |
13 |
气源 |
不含油、水等杂质的氮气,二氧化碳气体。严禁使用氧气 |
